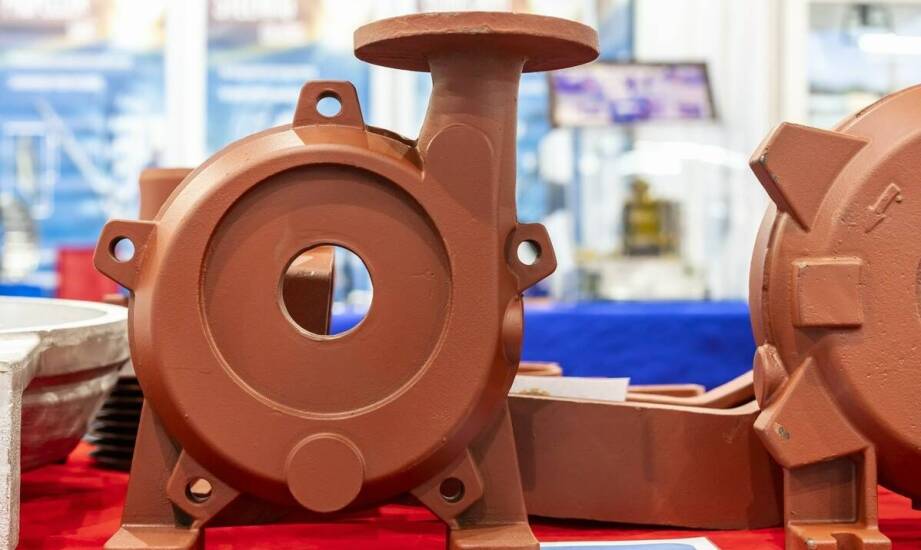

Dlaczego żeliwo szare sprawdza się w korpusach, obudowach i elementach pod obciążeniem

Elementy konstrukcyjne maszyn w przemyśle górniczym, hutniczym oraz na kolei pracują w środowisku ciągłych drgań, ścierania i ekstremalnych obciążeń mechanicznych. W takich warunkach materiał musi nie tylko znosić siły tnące czy zgniatające, ale przede wszystkim gwarantować stabilność wymiarową w długim okresie eksploatacji. Żeliwo szare spełnia te rygorystyczne kryteria, łącząc mały skurcz odlewniczy z wyjątkową zdolnością do pochłaniania wibracji. Ta specyficzna kombinacja cech fizycznych sprawia, że stop ten pozostaje niezastąpionym wyborem przy projektowaniu masywnych korpusów, ram i obudów przenoszących największe obciążenia. Odpowiedni dobór parametrów surowca warunkuje bezawaryjną pracę całych układów napędowych i jezdnych.

Właściwości żeliwa szarego a zachowanie materiału pod obciążeniem

Własności użytkowe komponentów odlewanych wynikają bezpośrednio z mikrostruktury materiału, w której kluczową rolę odgrywa grafit o budowie płatkowatej. To właśnie on zapewnia zdolność do tłumienia drgań nawet czterokrotnie wyższą w porównaniu do stali lub żeliwa sferoidalnego. Rozpraszanie energii akustycznej i mechanicznej chroni łożyska oraz wały przed przedwczesnym zużyciem. Dodatkowo surowiec ten wyróżnia się doskonałą odlewalnością. Wysoka płynność ciekłego metalu pozwala formować skomplikowane kształty bez ryzyka powstawania pustek czy pęknięć skurczowych.

Kolejnym aspektem jest odpowiedni balans między wytrzymałością a podatnością na obróbkę ubytkową. Moduł sprężystości wzdłużnej na poziomie 75–160 GPa gwarantuje wysoką sztywność konstrukcyjną przy zachowaniu dobrej skrawalności. Płatki grafitu działają jak naturalny smar dla narzędzi skrawających, co ułatwia procesy frezowania i toczenia.

Projektanci dobierają konkretne gatunki stopu do precyzyjnie określonych warunków pracy maszyn:

• Gatunek EN-GJL-150 oferuje twardość w przedziale 100–140 HB, co czyni go optymalnym wyborem dla elementów o niższych obciążeniach, gdzie priorytetem pozostaje łatwość obróbki.
• Stop EN-GJL-200 stanowi stabilny materiał na korpusy i osłony, zachowując optymalny stosunek wytrzymałości do kosztów produkcji.
• Wariant EN-GJL-250 znosi naprężenia ściskające rzędu 800–1200 MPa, dlatego stosuje się go w podzespołach narażonych na ekstremalny nacisk statyczny. Wyższa zawartość perlitu w tej odmianie podnosi odporność na ścieranie mechaniczne, choć wymaga zastosowania wolniejszych parametrów skrawania.

Korpusy maszyn i obudowy w praktyce przemysłowej

Stabilna baza konstrukcyjna to fundament niezawodności każdej wielkogabarytowej maszyny. W przypadku obudów przekładni walcowych i planetarnych materiał musi znosić ciągłe wibracje generowane przez współpracujące koła zębate. Ciężkie odlewy żeliwne zapobiegają rezonansowi układu napędowego, utrzymując osie wałów w sztywnym położeniu. Nawet minimalne odkształcenia w tym krytycznym obszarze prowadziłyby do przyspieszonego zużycia elementów tocznych.

Podobnie wygląda sytuacja w budowie ciężkich obrabiarek przemysłowych. Podstawy tokarek czy łoża frezarek ważące do 5000 kg formuje się z żeliwa, ponieważ masywny korpus skutecznie absorbuje drgania pochodzące od pracujących narzędzi skrawających. Zapewnia to przewidywalne zachowanie maszyny i bezpośrednio przekłada się na dokładność detali schodzących z linii produkcyjnej. Odlewnia Fonder Polska 2 wykorzystuje technologię formowania ręcznego oraz maszynowego FKT, aby uzyskać wysoką powtarzalność wymiarową tak dużych elementów.

Odmienne wyzwania materiałowe stawia infrastruktura kolejowa. W produkcji klocków i wstawek hamulcowych dla taboru towarowego priorytetem jest zachowanie stabilnego współczynnika tarcia niezależnie od zmiennej temperatury otoczenia. Elementy te produkuje się często ze stopów wzbogaconych fosforem. Taka mikrostruktura ulega kontrolowanemu zużyciu, chroniąc powierzchnię toczną koła wagonu przed trwałym uszkodzeniem. Ciągłe uwalnianie drobin grafitu podczas hamowania redukuje iskrzenie i ogranicza szok termiczny, co ma kluczowe znaczenie dla bezpieczeństwa ciężkich składów zjeżdżających ze wzniesień.

Kryteria doboru stopów w inżynierii materiałowej

Świadome projektowanie komponentów przemysłowych wymaga dokładnej analizy środowiska pracy, profilu obciążeń mechanicznych oraz niezbędnej obróbki wykańczającej. Samo określenie wymaganej wytrzymałości na rozciąganie stanowi jedynie punkt wyjścia do wytypowania odpowiedniego gatunku surowca. Przy dynamicznych wibracjach połączonych ze stałym tarciem projektanci sięgają po wyższe parametry znormalizowanych stopów węglowych.

Z kolei przy lżejszych układach mechanicznych lub detalach wymagających bardzo głębokiego frezowania optymalnym wyborem pozostają bardziej plastyczne warianty o niższej twardości. Ostateczna decyzja technologiczna zawsze wyznacza kompromis pomiędzy żywotnością eksploatacyjną gotowego detalu a fizyczną formowalnością materiału w parku maszynowym. Prawidłowa identyfikacja tych czynników na etapie tworzenia rysunku technicznego pozwala uniknąć przestojów i awarii w najcięższych warunkach przemysłowych.
