Jak czytać oznaczenia katalogowe stopni kratowych, żeby dopasować je do projektu

W przygotowywanym projekcie schodów do hali produkcyjnej inżynier często analizuje i porównuje dwa stopnie o pozornie zbliżonych wymiarach zewnętrznych. Jeden z nich, oznaczony długim ciągiem znaków SOZ/34,3×38,1/30×2/L=1000xB=295/OC, idealnie pasuje do przygotowanych wcześniej wsporników bocznych z rozstawem 150 milimetrów. Drugi wariant z identyczną długością całkowitą wymaga już zupełnie innego rozstawu otworów montażowych, a dodatkowo posiada płaskownik z nacięciami antypoślizgowymi. Ukryte w oznaczeniu katalogowym różnice determinują ostateczną sztywność, wielkość prześwitu siatki oraz sposób osadzenia elementu w stalowym biegu schodów.

Oznaczenia katalogowe stopni schodowych zgrzewanych

Symbol SOZ informuje wykonawcę, że w danym rozwiązaniu architektonicznym wykorzystuje się stopień schodowy zgrzewany bazujący na tradycyjnej kracie pomostowej. Skrót ten rozbija się zawsze na spójne bloki informacyjne: konkretny typ konstrukcji, geometryczny wymiar oczka w osiach oraz fizyczne gabaryty płaskownika nośnego. Wartość określana w specyfikacji jako litera L to długość elementu mierzona wzdłuż płaskownika, natomiast litera B oznacza jego szerokość mierzoną wzdłuż pręta poprzecznego. Ostatni człon kodu identyfikuje zastosowane wykończenie powierzchni, gdzie powszechnie stosowany dopisek OC wskazuje na pełne ocynkowanie ogniowe. Tak skomponowane oznaczenie katalogowe zbiera wszystkie fundamentalne parametry techniczne w jednej krótkiej linijce tekstu.

Stalowy płaskownik nośny przejmuje na siebie główne obciążenie pionowe, dlatego jego całkowita wysokość oraz grubość wpływają na odporność elementu przed ugięciem. Rozstaw wolnych oczek między płaskownikami decyduje o gęstości ułożenia elementów nośnych na każdym metrze szerokości konstrukcji, co jednoznacznie przekłada się na jej bezpieczną nośność. Zgrzewane pręty poprzeczne usztywniają cały układ, chroniąc płaskowniki przed wyboczeniem i formując regularną siatkę materiału. Ich odpowiednie ułożenie reguluje wielkość prześwitu, przez który swobodnie opada woda i zanieczyszczenia z obuwia roboczego. Szersze oczka przyspieszają odprowadzanie błota, ale zmuszają projektanta do uwzględnienia nieco niższej sztywności poprzecznej całego stopnia.

Parametry wpływające na bezpieczeństwo i spasowanie

Klasyczny, gładki pręt poprzeczny funkcjonuje prawidłowo w zamkniętych, suchych i stabilnych środowiskach wewnętrznych. Znacznie trudniejsze warunki wymuszają zmianę konstrukcji biegu na płaskownik serratowany z wyciętymi ząbkami, który skutecznie zwiększa współczynnik tarcia w obecności wody, zalegającego błota czy rozlanych olejów. Charakterystyczna serracja krawędzi nośnych winduje klasę antypoślizgowości do poziomu R11 lub R12 zdefiniowanego w normie DIN 51130. Sama norma kategoryzuje powierzchnie pod kątem utrzymania przyczepności, jednak dobór konkretnych klas zawsze zależy od analizy specyficznych warunków użytkowania zakładu, a nie od odgórnego nakazu stosowania ząbkowanej stali na zewnątrz. Podczas intensywnych mrozów gładki metal łatwo pokrywa się lodem, podczas gdy ostre nacięcia mechaniczne pewnie stabilizują podeszwę buta.

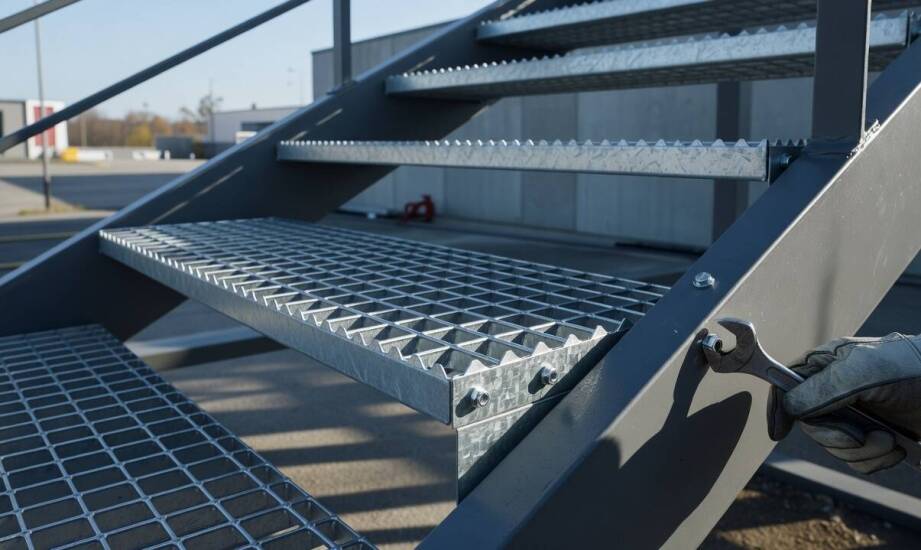

Tolerancje procesu produkcyjnego ustalają maksymalne odchyłki płaskości, które decydują o bezproblemowym spasowaniu nowego stopnia z przygotowanym uprzednio rusztem. Zakłady ślusarskie dopuszczają naturalne odchylenie wypukłości nieprzekraczające 8 milimetrów dla typowych długości elementu. Sposób montażu determinuje również wybrany profil obramowania. Podstawowe wykończenie czoła albo specjalna listwa antypoślizgowa z wysoką burtą określają fizyczny sposób łączenia kraty z boczną belką policzkową. Przygotowane na prasach otwory w blachach bocznych muszą bezwzględnie odpowiadać wymiarom wskazanym w rygorystycznych tabelach montażowych normy DIN 24531.

Generowanie bezbłędnego zlecenia produkcyjnego wymaga zebrania pełnego kodu SOZ z precyzyjnymi wymiarami kraty oraz wskazaniem rodzaju zabezpieczenia antykorozyjnego. Zbagatelizowanie szczegółu tak prozaicznego jak odległość między fasolowymi otworami montażowymi skutkuje koniecznością uciążliwego wiercenia i sztukowania elementów bezpośrednio na rusztowaniach. Poprawna weryfikacja specyfikacji katalogowych opiera się na wiedzy sprawdzonych dystrybutorów.

Decydujące dla zintegrowania stopnia ze szkieletem schodów pozostają wymiary płaskownika nośnego, szerokość geometryczna oczka oraz bezwzględnie zgodny z normą rozstaw otworów w blachach montażowych. To właśnie te zmienne fizycznie budują nośność statyczną ciągów komunikacyjnych i dyktują metodę stabilnego ryglowania do policzków nośnych. Informacje o procesie pasywacji cynku czy profilu listwy czołowej można ustalić w dalszych etapach kompletowania dostawy, nie ryzykując przy tym osłabienia kluczowych węzłów konstrukcyjnych stalowego podestu.
