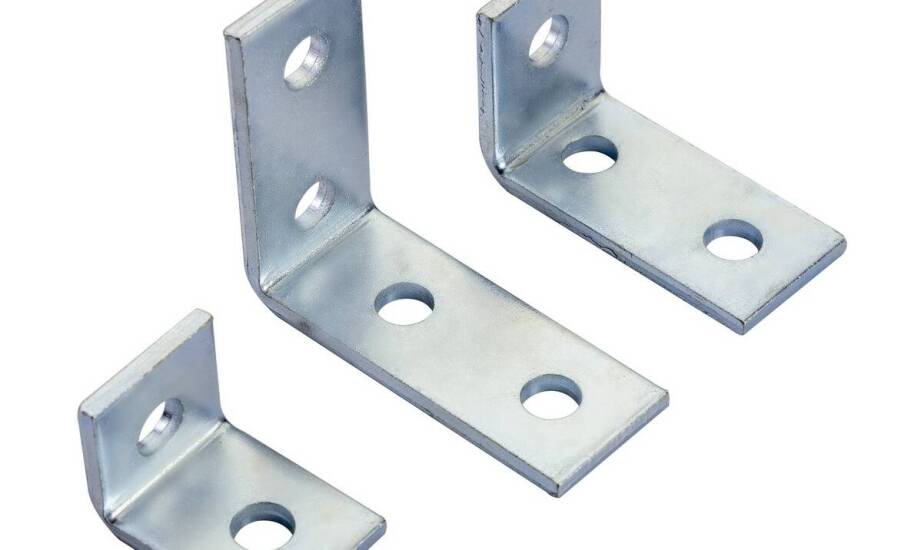

Jak dobrać kątowniki do punktów podparcia korytek siatkowych i drabinek kablowych

Choć kątownik montażowy może wydawać się drobnym elementem w systemie tras kablowych, w rzeczywistości decyduje o geometrii i stabilności całego odcinka korytka siatkowego lub drabinki. Jego prawidłowy dobór i zamocowanie określają sztywność konstrukcji, a także wpływają na możliwość późniejszej regulacji poziomu. Zgodnie z normą PN-EN 61537:2007 systemy nośne muszą przenosić obciążenia bez nadmiernych ugięć, a ten warunek zaczyna się właśnie od właściwego wyboru punktów podparcia, w tym kluczowych dla nich kątowników.

Rola kątownika: łącznik czy punkt podparcia?

Kątownik montażowy może pełnić dwie podstawowe funkcje. W krótkich, stabilnych odcinkach trasy kablowej, gdzie punkty podparcia są gęsto rozmieszczone, często służy jako prosty łącznik mechaniczny. Jednak w przypadku dłuższych przęseł, a zwłaszcza przy mocowaniu do ściany lub stropu, jego rola staje się kluczowa. Staje się wtedy punktem podparcia, który przenosi całe obciążenie z trasy kablowej na element konstrukcyjny budynku za pośrednictwem kotwy. Zaniedbanie jego parametrów prowadzi do deformacji i osłabienia całej instalacji.

Wybór odpowiedniego elementu zależy od kilku czynników. Na rynku dostępne są różnorodne kątowniki montażowe, a ich parametry muszą być ściśle dopasowane do specyfiki projektu.

• Długość ramion i grubość materiału – długość ramienia kątownika powinna być dopasowana do szerokości korytka lub drabinki, aby zapewnić stabilną powierzchnię styku. Grubość blachy, zwykle od 1,5 do 2,5 mm, jest bezpośrednio powiązana z przewidywanym obciążeniem. Cieńsze kątowniki sprawdzą się w lekkich instalacjach teletechnicznych, grubsze są natomiast niezbędne przy ciężkich kablach energetycznych.
• Układ otworów (perforacja) – fasolkowy kształt otworów ułatwia precyzyjną regulację poziomu i osi trasy. Gęsta perforacja daje większą elastyczność montażu, ale może nieznacznie osłabić wytrzymałość elementu. Dlatego przy dużych obciążeniach warto wybierać kątowniki z mniejszą liczbą otworów, ale o większej średnicy, przeznaczone do śrub M8 lub M10.

Dobór do typów tras i elementów nośnych

Metoda doboru kątownika zależy od rodzaju trasy kablowej i sposobu jej prowadzenia. Różne systemy generują odmienne obciążenia, które element podporowy musi bezpiecznie przenieść.

• Korytka siatkowe – ze względu na mniejszą wagę własną i zazwyczaj mniejsze obciążenia, stosuje się tu kątowniki o krótszych ramionach i gęstej perforacji. Ułatwia to szybki montaż bezpośrednio do ściany i elastyczne dopasowanie do siatki korytka.
• Drabinki kablowe poziome – w tym przypadku kluczowe jest przeniesienie momentu zginającego. Drabinki, zwłaszcza o dużej rozpiętości, wymagają kątowników o znacznie dłuższych ramionach i większej grubości materiału. Słaby kątownik ulegnie odkształceniu, powodując ugięcie całej trasy.
• Odcinki pionowe – tutaj zmienia się wektor sił. Zamiast zginania dominuje ścinanie. Kątownik musi utrzymać drabinkę w pionie i zapobiec jej osunięciu. W takich zastosowaniach kluczowy jest dobór kątowników wzmocnionych, często z dodatkowymi przetłoczeniami lub "uszami", które stabilizują konstrukcję i chronią przed jej skręceniem.

Kątowniki często współpracują z innymi elementami nośnymi. W systemach podwieszanych, gdzie główny ciężar przenoszą zawiesia sufitowe, kątownik może pełnić rolę stabilizatora bocznego, usztywniając trasę na długich odcinkach. W ofercie producentów, takich jak BAKS Kazimierz Sielski, znajdują się systemowe rozwiązania, np. kątowniki KMR czy KTRC, dedykowane do konkretnych typów korytek i drabinek. Elementy te, posiadające certyfikaty odporności ogniowej E30/E90, zapewniają utrzymanie ciągłości pracy instalacji nawet w warunkach pożaru, przy zachowaniu wymaganego rozstawu podpór do 1,25 m.

Najczęstsze błędy i klucz układu trasy

Nawet najlepszy materiał nie spełni swojej funkcji, jeśli zostanie nieprawidłowo zamontowany. Do najczęstszych błędów w montażu kątowników należy ignorowanie zaleceń producenta i norm branżowych.

• Niewłaściwy rozstaw podpór – norma PN-EN 61537 precyzuje, że maksymalne ugięcie przęsła nie powinno przekraczać 1/100 jego długości. Dla odcinka 1,5 metra oznacza to ugięcie mniejsze niż 15 mm. Zbyt duży rozstaw prowadzi do przeciążenia zarówno kątowników, jak i samych korytek.
• Dobór zbyt słabego kątownika – wybór elementu o zbyt małej grubości lub za krótkich ramionach w stosunku do obciążenia prowadzi do trwałych odkształceń i utraty stabilności trasy.
• Brak wypoziomowania – niedokładny montaż powoduje powstawanie naprężeń w punktach łączenia odcinków trasy, co w dłuższej perspektywie może prowadzić do pękania złączy śrubowych.
• Przeładowanie korytek – przekroczenie dopuszczalnej nośności, zwłaszcza w przypadku lekkich korytek siatkowych, może skutkować nie tylko deformacją, ale nawet zerwaniem siatki i uszkodzeniem kabli.

Ostatecznie o trwałości i bezpieczeństwie instalacji decyduje nie tylko wymiar pojedynczego kątownika, ale całościowe spojrzenie na układ trasy. Analiza rozstawu punktów podparcia, ciężaru i rodzaju przewodów oraz ewentualnych wymagań ogniowych to klucz do wyboru komponentów, które zapewnią niezawodność systemu na lata.
