Jak posadzka, masa i trasa przejazdu ograniczają sposób przestawienia maszyny w hali

Na rysunku technicznym przestawienie ważącego przykładowo dziesięć ton urządzenia często wydaje się rutynowym zadaniem. Złudzenie to szybko znika, gdy operator sprzętu staje przed fizycznym wjazdem do zatłoczonej hali. W rzeczywistości fizyczne parametry samego ładunku, ograniczona nośność wylewki betonowej oraz skomplikowana geometria trasy mocno weryfikują początkowe założenia inżynierów. Brak precyzyjnego planu relokacji grozi uszkodzeniem posadzki lub zablokowaniem wąskiego gardła komunikacyjnego na wiele godzin. Udany manewr wymaga dokładnej analizy rozkładu obciążeń, zanim jakikolwiek sprzęt podnoszący dotknie korpusu urządzenia.

Parametry techniczne ładunku i ograniczenia architektury budynku

Decyzję o tym, czy dany element wyposażenia można toczyć, unosić czy należy go całkowicie rozebrać, dyktuje specyficzna budowa samego obiektu i charakterystyka ładunku. Dla zilustrowania skali wyzwań wystarczy spojrzeć na typowe parki maszynowe. Zależnie od konfiguracji i modelu, prasy krawędziowe potrafią osiągać masę rzędu 8 do 23 ton, natomiast rozbudowane centra obróbcze CNC ważą od 5 do ponad 20 ton. Wysoko umiejscowiony środek ciężkości mocno zwiększa ryzyko niebezpiecznego przechylenia maszyny podczas hamowania lub pokonywania ostrych zakrętów. Sprzęt o takiej specyfice zmusza wykonawców do etapowego podnoszenia konstrukcji przy użyciu drewnianych kantówek lub stabilizowania jej specjalnymi odciągami na platformie nośnej.

Kluczową barierą dla relokacji ciężkiego ekwipunku pozostaje wytrzymałość samej podłogi. Orientacyjna nośność posadzki w standardowych halach produkcyjnych oscyluje zazwyczaj wokół wartości 5–10 kN/m² dla obciążeń równomiernych. Lokalne naciski punktowe dopuszczają niekiedy obciążenia rzędu 10–40 kN, jednak najcięższe instalacje hutnicze lub tłocznie wymagałyby specjalnych fundamentów zdolnych przenieść 50 kN/m² i więcej. Standardowa wylewka z betonu C25/30, o przykładowej grubości od 150 do 200 mm, bezpiecznie przenosi typowe obciążenia generowane przez regały magazynowe i lekkie wózki widłowe. Skoncentrowany nacisk małych rolek transportowych lub stalowych stóp podnośników hydraulicznych potrafi jednak trwale zdeformować nawierzchnię lub doprowadzić do głębokich pęknięć strukturalnych.

Ograniczenia architektoniczne budynku skutecznie eliminują wiele najprostszych pomysłów już na etapie wstępnych pomiarów przestrzeni. Obecność wysokich progów dylatacyjnych, grubych wiązek przewodów poprowadzonych natynkowo czy łuków o niewielkim promieniu skrętu wymusza całkowitą zmianę trasy. Powszechnie w branży przyjmuje się roboczą regułę, według której bezpieczny korytarz transportowy powinien być szerszy od samego ładunku o co najmniej 60 cm w ruchu jednokierunkowym oraz o około 90 cm przy ruchu dwukierunkowym. Kiedy gabaryty urządzenia wykluczają manewrowanie w wąskich alejkach, eksperci z firmy RP Scraper rekomendują profesjonalny demontaż linii produkcyjnych, systematycznie dzieląc układ na moduły łatwiejsze do wywiezienia.

Metody transportu wewnętrznego i minimalizacja ryzyka przestojów

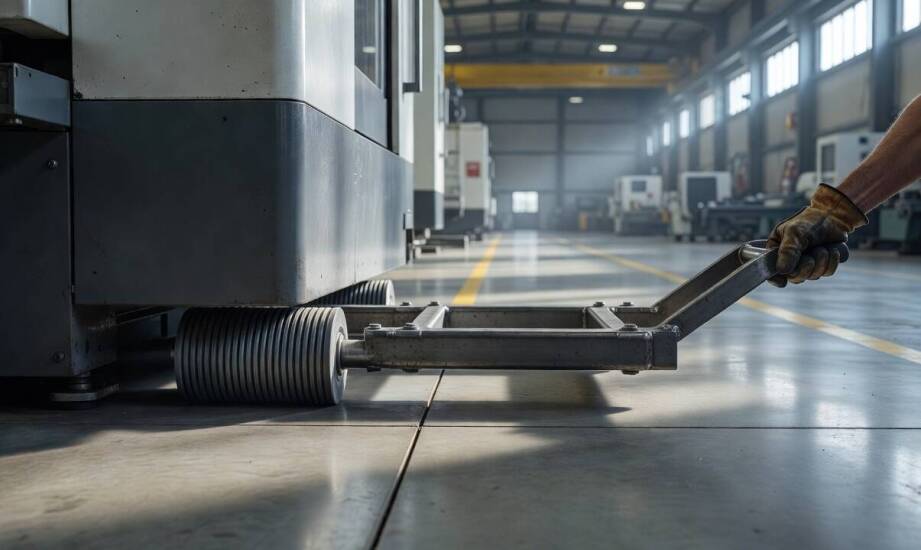

Bezpieczne przemieszczanie maszyn opiera się na zastosowaniu narzędzi, które zneutralizują surowe ograniczenia wynikające z układu przestrzennego hali. Szerokie rolki transportowe z poliuretanowymi nakładkami skutecznie rozkładają ogromny ciężar na znacznie większą powierzchnię styku, co bezpośrednio chroni delikatną posadzkę żywiczną lub betonową przed zarysowaniem. Mechanizm ten sprawdza się znakomicie w sytuacjach, gdy przenoszone urządzenie charakteryzuje się niskim środkiem ciężkości, a wytyczona ścieżka przejazdu pozostaje idealnie płaska i wolna od progów. Niskoprofilowe podnośniki hydrauliczne lub pakiety poduszek pneumatycznych pozwalają z kolei na kontrolowane, milimetrowe unoszenie wielotonowych odlewów. Taka precyzja odczuwalnie zmniejsza ryzyko uszkodzenia wrażliwych podzespołów mechanicznych i elektronicznych podczas wsuwania właściwych platform jezdnych pod bazę maszyny.

Samo fizyczne przesunięcie ładunku to zaledwie jeden z wielu etapów operacji logistycznej w obiekcie, który nadal produkuje. Skomplikowane manewry wymagają ścisłego harmonogramu i bezpośredniej współpracy z zakładowym działem utrzymania ruchu w celu przygotowania otoczenia. Bezpieczne odłączenie sprzętu od głównych ciągów zasilania elektrycznego, instalacji sprężonego powietrza czy rurociągów z chłodziwem zazwyczaj wymusza chwilowe zatrzymanie pracy sąsiednich, połączonych gniazd produkcyjnych.

Wydzielenie rygorystycznych stref bezpieczeństwa wokół korytarza transportowego mocno rzutuje na całkowity czas realizacji zlecenia. Operacje angażujące specjalistyczny sprzęt w pobliżu pracujących załóg oznaczają konieczność montażu tymczasowych barier fizycznych i całkowitego zamknięcia niektórych ciągów pieszych. Wielogodzinny manewr ostrożnego omijania filarów nośnych i instalacji podsufitowych pochłania zazwyczaj znacznie więcej czasu, niż trwałby prostolinijny załadunek tego samego elementu na zewnętrznym placu manewrowym.

Wybór optymalnej techniki transportu wewnątrz hali opiera się na chłodnej analizie twardych danych technicznych. Zestawienie rzeczywistej masy sprzętu, nośności wylewki oraz geometrii wąskich korytarzy decyduje o doborze rolek, lewarów lub decyzji o całkowitym rozmontowaniu układu. Prawidłowe zmapowanie parametrów pozwala wyeliminować ryzyko uszkodzenia posadzki, zapobiega nieplanowanym przestojom na sąsiednich stanowiskach pracy i gwarantuje bezpieczne uruchomienie relokowanego urządzenia w docelowym miejscu.
