Kiedy warto zastąpić rozproszone rozdzielacze wyspą zaworową w zautomatyzowanej linii produkcyjnej

W rozbudowywanych liniach produkcyjnych opartych na pojedynczych rozdzielaczach pneumatycznych liczba przewodów elektrycznych i rur rośnie lawinowo. Każdy dodatkowy siłownik wymaga osobnego okablowania cewki, wtyczki z diodą sygnalizacyjną oraz poprowadzenia indywidualnego zasilania z głównego kolektora. Prowadzi to do powstania wysoce skomplikowanej instalacji, która znacznie wydłuża czas montażu i pierwszego uruchomienia maszyny. Rozproszony układ zmusza służby utrzymania ruchu do sprawdzania każdego mechanicznego połączenia z osobna. Znalezienie drobnej nieszczelności w gąszczu spiętych opaskami węży poliuretanowych powoduje niepotrzebne przestoje całego zakładu. Przemysł poszukuje rozwiązań minimalizujących organizacyjny chaos w szafach sterowniczych.

Scentralizowane zasilanie i diagnostyka układu

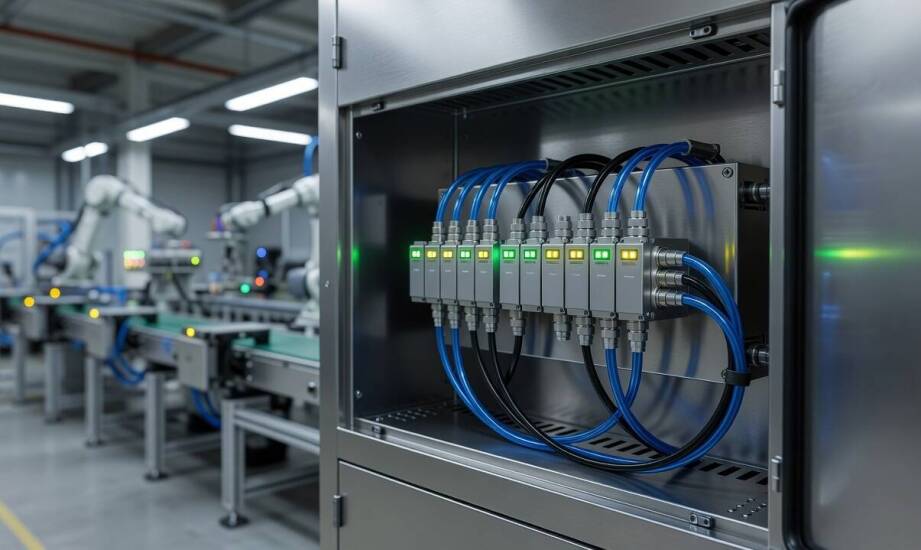

Zastosowanie jednego zwartego bloku modułowego diametralnie zmienia fizyczną architekturę maszyny. Wspólne zasilanie sprężonym powietrzem oraz centralne odpowietrzanie eliminują konieczność prowadzenia dziesiątek oddzielnych węży. Cały zintegrowany zespół pobiera przygotowane medium robocze przez jedno przyłącze o dużej średnicy, a następnie rozprowadza je kanałami wewnętrznymi na poszczególne sekcje robocze. Użytkownik dokłada kolejne plastry zaworowe w miarę pojawiania się nowych funkcji technologicznych na obiekcie. Modułowa konstrukcja zajmuje w szafie sterowniczej zaledwie ułamek przestrzeni, jakiej w innej sytuacji wymagałaby szeroka bateria konwencjonalnych rozdzielaczy przykręconych do standardowych aluminiowych płyt przyłączeniowych.

Rozwiązania zintegrowane drastycznie ułatwiają codzienną pracę inżynierów oraz automatyków. Odpowiednio dobrane wyspy zaworowe pneumatyczne skracają czas lokalizacji usterek dzięki bezpośredniej komunikacji ze sterownikiem nadrzędnym PLC. Wbudowane moduły elektroniczne pozwalają każdemu pojedynczemu zaworowi na raportowanie swojego fizycznego stanu poprzez cyfrową magistralę danych. Technik nie musi już używać multimetru do żmudnej weryfikacji sygnału napięciowego na każdej cewce z osobna, co na rozległej hali bywa wyjątkowo uciążliwe. System informatyczny z poziomu głównego panelu operatora precyzyjnie wskazuje konkretny moduł odpowiedzialny za usterkę. Umożliwia to bezpieczną i natychmiastową wymianę uszkodzonego elementu wykonawczego.

Protokoły przemysłowe a bezpieczny dobór przepływu

Płynność działania zautomatyzowanego gniazda zależy w dużej mierze od szybkości przesyłania rozkazów z głównego kontrolera maszyny. Złożona wymiana danych w czasie rzeczywistym wymaga zastosowania dedykowanych przemysłowych sieci cyfrowych o odpowiedniej przepustowości. Wykorzystanie nowoczesnych protokołów EtherCAT lub Profinet gwarantuje uzyskanie stabilnych cykli komunikacyjnych na poziomie poniżej 100 mikrosekund. Taka wydajność informatyczna jest bezwzględnie wymagana przy ścisłej synchronizacji pracy kilkunastu osi i siłowników poruszających się z wysoką prędkością. Przestarzałe standardy sieciowe mogą generować milisekundowe opóźnienia, które obniżają ostateczną precyzję pozycjonowania narzędzi, pogarszają jakość detalu i zagrażają bezpieczeństwu operatorów pracujących przy maszynie.

Elektronika sterująca musi płynnie współpracować z odpowiednio wydajną częścią pneumatyczną. Prawidłowe zwymiarowanie wielkości bloku chroni układ przed drastycznymi spadkami ciśnienia podczas jednoczesnego ruchu wielu połączonych elementów wykonawczych. Inżynierowie w firmie ARA Pneumatik na co dzień dobierają szerokość poszczególnych modułów, dokładnie analizując sumaryczne zapotrzebowanie wszystkich pracujących napędów w jednym momencie cyklu. Dostępne na rynku komponenty przemysłowe zapewniają najczęściej optymalne przepływy nominalne od 400 do 1100 litrów na minutę dla pojedynczego plastra. Zbyt mały przekrój wewnętrzny bloku skutkuje wyraźnym dławieniem przepływu, co bezpośrednio przekłada się na zauważalny spadek siły zacisku oraz wolniejszy wysuw tłoczyska siłownika.

Centralizacja sterowania pneumatyką w jednym wielofunkcyjnym węźle znakomicie zdaje egzamin w wysoce zautomatyzowanych ciągach pakujących oraz bardzo skomplikowanych celach montażowych. Obsługa kilkudziesięciu różnych napędów z jednego miejsca w szafie sterowniczej zapewnia niezwykle szybką diagnozę błędów elektroniki i drastycznie ogranicza ilość wleczonego fizycznego okablowania. Architektura oparta na rozproszonych urządzeniach zachowuje z kolei sens technologiczny w prostych stanowiskach warsztatowych wyposażonych zaledwie w kilka podstawowych siłowników. Pojedyncze konwencjonalne rozdzielacze celowo montuje się także w aplikacjach, gdzie fizyczna odległość między elementami wykonawczymi zmusza projektanta maszyny do skrócenia węży zasilających do absolutnego minimum. Krótka droga powietrza pozwala tam uzyskać ułamki sekund niezbędne dla ekstremalnie szybkiego taktu całej linii roboczej.
