Śruby dwugwintowe, młoteczkowe i sześciokątne — rola każdego typu w instalacji fotowoltaicznej

W typowym punkcie montażu paneli fotowoltaicznych zachodzi złożona interakcja między wieloma elementami konstrukcyjnymi. Niewielki łącznik mechaniczny współpracuje z aluminiowym profilem szynowym, stalową kotwą dachową oraz ramą samego modułu krzemowego. Cały ten układ stale opiera się niszczącym siłom natury. Połączenie musi nieustannie wytrzymywać siły ssące i ściskające generowane przez gwałtowne podmuchy wiatru, a także znosić duże obciążenia zalegającego zimą śniegu. Właściwy dobór elementów mocujących decyduje o stabilności całej instalacji przez dekady jej ekspozycji na warunki atmosferyczne. Błąd popełniony na etapie wyboru materiału lub niewłaściwa geometria gwintu szybko prowadzą do poluzowania drogich paneli. Zrozumienie roli poszczególnych łączników ogranicza ryzyko kosztownych błędów instalacyjnych na dachu.

Śruba dwugwintowa i młoteczkowa w systemach mocowań

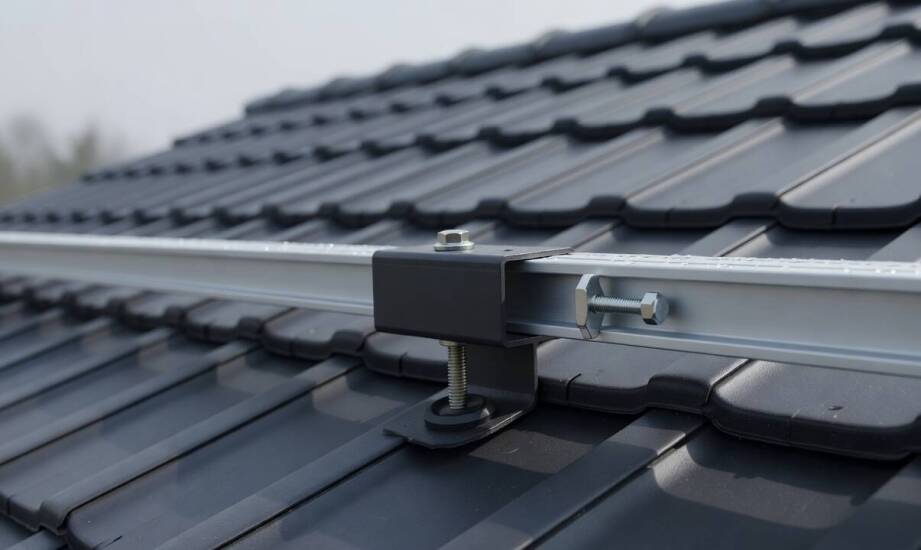

Śruba dwugwintowa pełni funkcję głównego elementu kotwiącego w wielu popularnych systemach montażowych. Jeden odcinek gwintu wkręca się bezpośrednio w drewnianą konstrukcję dachu, czyli masywną krokiew lub łatę. Drugi koniec wystaje ponad poszycie i służy do stabilnego zamocowania stalowego adaptera szyny montażowej. Śruby do solarów instalowane w ten sposób przenoszą obciążenia z ramy paneli bezpośrednio na więźbę dachową. Kluczowym aspektem pozostaje zapewnienie odpowiedniej długości osadzenia w podłożu nośnym, co bezpiecznie przenosi obliczeniowe obciążenia wiatrowe. Zbyt płytkie wkręcenie gwintu drastycznie zmniejsza nośność całego połączenia mechanicznego. W efekcie rośnie ryzyko wyrwania mocowania z dachu podczas gwałtownych wichur. Wykonawcy muszą bardzo precyzyjnie dobierać długość tego elementu do grubości konkretnej dachówki i układu łat nośnych. Odpowiedni dystans zapobiega uszkodzeniom ceramicznego pokrycia podczas pracy naprężonej konstrukcji.

Śruba młoteczkowa rozwiązuje zupełnie inny problem pojawiający się podczas prac instalacyjnych. Ten specjalistyczny element złączny blokuje się w rowku profilu aluminiowego po obróceniu o równe 90 stopni. Wykonawca nie musi wsuwać łącznika od samego końca kilkumetrowej szyny, co bywa niezwykle uciążliwe na stromo nachylonym dachu. Może wpiąć śrubę w dowolnym wybranym punkcie profilu nośnego. Dzięki temu instalator swobodnie przesuwa uchwyty wzdłuż szyny i na bieżąco koryguje położenie paneli bez konieczności demontażu ramy. Taki system znacząco przyspiesza i ułatwia prace instalacyjne na wysokości. Umożliwia on niezwykle precyzyjne dopasowanie ostatecznego rozstawu modułów do rzeczywistych nierówności zastanej powierzchni dachowej.

Śruby sześciokątne i wpływ trudnych warunków środowiskowych

Klasyczne śruby sześciokątne stosuje się przede wszystkim w połączeniach pomocniczych oraz głównych węzłach konstrukcji wsporczych. Wymagany jest tam swobodny dostęp płaskiego klucza oraz możliwość przyłożenia bardzo wysokiej siły docisku. Dzięki płaskim powierzchniom łba instalatorzy używają standardowych narzędzi dynamometrycznych, co gwarantuje uzyskanie precyzyjnego napięcia wstępnego. W instalacjach fotowoltaicznych tego typu elementy łączą szyny bazowe z trójkątnymi wspornikami na dachach płaskich. Sprawdzają się one doskonale przy montażu ciężkich układów balastowych na halach przemysłowych. Równomierny rozkład naprężeń pod łbem śruby chroni relatywnie miękkie aluminium przed groźnym odkształceniem.

Wybór odpowiedniego materiału ma absolutnie kluczowe znaczenie dla długowieczności całego układu. Stal nierdzewna skutecznie ogranicza ryzyko korozji samego łącznika, ale bezpośredni kontakt z aluminiowym profilem generuje nowe wyzwania. Różnica potencjałów elektrochemicznych obu tych metali prowadzi do powstania ognisk niszczącej korozji galwanicznej. Aluminium pełni w tym układzie rolę anody i ulega przyspieszonemu utlenianiu pod wpływem gromadzącej się wilgoci. W praktyce zaopatrzeniowej firmy METFIX regularnie obserwujemy, że producenci konstrukcji coraz częściej sięgają po wysoce odporną stal kwasoodporną A4. W zaawansowanych systemach powszechnie stosuje się separacyjne podkładki izolacyjne, które fizycznie rozdzielają reagujące ze sobą powierzchnie metali.

Drgania wywołane silnym wiatrem oraz ciągłe zmiany temperatury otoczenia powodują stopniowe obniżenie siły docisku każdego gwintu. Zauważalnie różne współczynniki rozszerzalności cieplnej miękkiego aluminium i twardej stali nierdzewnej mocno potęgują ten szkodliwy efekt. Różnice w naturalnym rozszerzaniu się materiałów pod wpływem słońca prowadzą do mikroruchów i stopniowej utraty początkowego napięcia wstępnego. W miejscach o wyjątkowo wysokim ryzyku, takich jak dachy strome w wietrznych strefach nadmorskich, połączenie wymaga znacznie większej rezerwy bezpieczeństwa. Osiąga się to najczęściej poprzez zastosowanie dedykowanych podkładek sprężynujących lub nakrętek z wkładką blokującą.

Ostateczna przydatność wybranego typu łącznika zależy od docelowego miejsca jego pracy oraz kierunku dominujących obciążeń wiatrowych na budynku. Sama branżowa nazwa elementu nie gwarantuje sukcesu montażowego, jeśli nie zostanie on rzetelnie dopasowany do specyfiki dachu i rodzaju użytych profili nośnych. Odpowiednio wyselekcjonowane elementy złączne muszą bez trudu znieść wieloletnią ekspozycję na skrajne temperatury, ulewne deszcze oraz ciągłe drgania mechaniczne od wiatru. Tylko precyzyjne dopasowanie parametrów wytrzymałościowych oraz właściwości materiałowych chroni instalację fotowoltaiczną przed nagłą awarią. Trwałe i pewne połączenie wszystkich elementów nośnych to fundament stabilnej produkcji energii przez cały zakładany okres eksploatacji nowoczesnego systemu.
